鍋爐除塵器主要設計參數
添加時間：2023-08-04 | 文章錄入：秩名 | 文章來源：原創

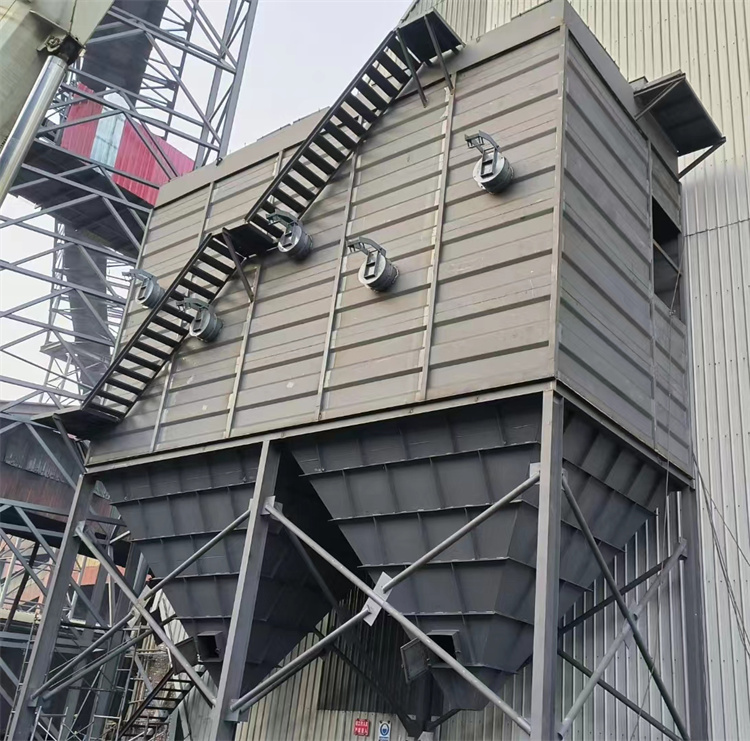

鍋爐除塵器主要設計參數
鍋爐除塵器吸風罩
鍋爐除塵器吸風罩是除塵系統中的一個重要組成部分，它的效能對于整個通風除塵系統的運行經濟性有著十分重要的影響。吸風罩設計的目的是用較小的抽風量來有效控制粉塵源，力求利用最小的風量把絕大部分的粉塵吸入罩內，以達到清潔除塵的效果。因此在設計吸風罩時，應考慮以下幾方面的因素：
（1）鍋爐除塵器吸風罩盡量靠近或包圍塵源，將抽風量及粉塵的擴散空間限制在最小范圍內；
（2）充分考慮到操作人員的位置和活動范圍，保證吸風罩的吸入氣流受到塵源污染后，不再經過人的呼吸區；
（3）鍋爐除塵器吸風罩的抽風方向盡可能同含塵氣流的方向保持一致；
（4）鍋爐除塵器吸風罩的設置盡可能地不影響正常的工藝操作。
鍋爐除塵器管道配置
所有管道內的空氣流速均按照18m/s設計，按照各自流經的煙氣流量計算各支管管徑，管道每隔5米設1道加強圈。
除塵器本體
（1）鍋爐除塵器過濾風速及過濾面積
根據粉塵的理化性質和排放濃度的要求，本方案采用袋式除塵器，取過濾風速為1.0m/min ，則過濾面積為：
F=Q/60*V=550m2 ；此處Q為系統總通風量=33000 Nm3/h
2臺除塵器的設計參數和性能要求對應我公司的設備型號分別為：LQM和LQMM，過濾面積均為576m2,實際過濾風速為:0.96m/min。
鍋爐除塵器（1）除塵設備系統總風量：:33000m3/h；
（2）除塵設備阻力：1700Pa；
（3）彎頭+風管阻力合計：800Pa；
（4）根據風機的選擇計算要求，分別取風機的風量風壓為：
Vf＝K1·K2·V Pf＝(K3ΔP1+ΔP2)×K4
式中 Vf－風機的風量（m3/h）
V－系統風量（m3/h），K1—風管漏風系數，本方案取K1＝1.05
K2－除塵器漏風附加系數，本方案取K2＝1.03
Pf－風機的風壓（Pa）
ΔP1－風管系統阻力（Pa）
ΔP2－除塵器阻力（Pa）
K3－管網系統阻力附加系數，取K3＝1.10
K4－風機性能附加系數，取K4＝1.05
將數據代入可得所需風機風量風壓分別為：因所需風量已經考慮風機漏風系數，故此處不再增加，則得出：
Vf=35690m3/h，Pf=2709Pa
因此定本方案擬選用引風機分別為：
鍋爐除塵器風機型號和功率為：4-68No.10C ，電機功率為：55kw,風機的風量為：26850-45750m3/h，全壓為：3450-2750Pa；
粉煤灰收塵系統風機采用非防爆電機及控制柜，煤粉收塵系統風機采用防爆電機及防爆控制柜。
鍋爐除塵器煙囪
鍋爐除塵器煙囪高度
根據《大氣污染物排放標準》（GB16297-1996），按新污染源、其他類顆粒物、二級標準，定煙囪高度為15m。
鍋爐除塵器煙囪直徑
取煙囪內煙氣流速為15m/s，則煙囪直徑為850mm。
鍋爐除塵器電氣及儀表
（1）電氣系統
1、粉煤灰轉運配套除塵系統
主風機電機 1臺 380V 1×55KW=55kw
螺旋輸送機 1臺 380V 1×4KW=4kw
星型卸料器 1臺 380V 1×1.5KW=1.5kw
振動電機 2臺 380V 2×0.25KW=0.5kw
氣力輸送 1套 380V 1×10KW=10kw
其他脈沖閥等 合計1kw
以上動力共計：72kw
2、輸煤線配套除塵系統
主風機電機 1臺 380V 1×55KW=55kw
螺旋輸送機 1臺 380V 1×4KW=4kw
星型卸料器 1臺 380V 1×1.5KW=1.5kw
振動電機 2臺 380V 2×0.25KW=0.5kw
阻旋料位計 1臺 220V 1×0.05KW=0.05kw
其他脈沖閥等 合計1kw
以上動力共計：62.05kw
（2） 配電
客戶提供380V/50HZ輸電線路。
鍋爐除塵器吸風罩
鍋爐除塵器吸風罩是除塵系統中的一個重要組成部分，它的效能對于整個通風除塵系統的運行經濟性有著十分重要的影響。吸風罩設計的目的是用較小的抽風量來有效控制粉塵源，力求利用最小的風量把絕大部分的粉塵吸入罩內，以達到清潔除塵的效果。因此在設計吸風罩時，應考慮以下幾方面的因素：
（1）鍋爐除塵器吸風罩盡量靠近或包圍塵源，將抽風量及粉塵的擴散空間限制在最小范圍內；
（2）充分考慮到操作人員的位置和活動范圍，保證吸風罩的吸入氣流受到塵源污染后，不再經過人的呼吸區；
（3）鍋爐除塵器吸風罩的抽風方向盡可能同含塵氣流的方向保持一致；
（4）鍋爐除塵器吸風罩的設置盡可能地不影響正常的工藝操作。
鍋爐除塵器管道配置
所有管道內的空氣流速均按照18m/s設計，按照各自流經的煙氣流量計算各支管管徑，管道每隔5米設1道加強圈。
除塵器本體
（1）鍋爐除塵器過濾風速及過濾面積
根據粉塵的理化性質和排放濃度的要求，本方案采用袋式除塵器，取過濾風速為1.0m/min ，則過濾面積為：
F=Q/60*V=550m2 ；此處Q為系統總通風量=33000 Nm3/h
2臺除塵器的設計參數和性能要求對應我公司的設備型號分別為：LQM和LQMM，過濾面積均為576m2,實際過濾風速為:0.96m/min。
鍋爐除塵器（1）除塵設備系統總風量：:33000m3/h；
（2）除塵設備阻力：1700Pa；
（3）彎頭+風管阻力合計：800Pa；
（4）根據風機的選擇計算要求，分別取風機的風量風壓為：
Vf＝K1·K2·V Pf＝(K3ΔP1+ΔP2)×K4
式中 Vf－風機的風量（m3/h）
V－系統風量（m3/h），K1—風管漏風系數，本方案取K1＝1.05
K2－除塵器漏風附加系數，本方案取K2＝1.03
Pf－風機的風壓（Pa）
ΔP1－風管系統阻力（Pa）
ΔP2－除塵器阻力（Pa）
K3－管網系統阻力附加系數，取K3＝1.10
K4－風機性能附加系數，取K4＝1.05
將數據代入可得所需風機風量風壓分別為：因所需風量已經考慮風機漏風系數，故此處不再增加，則得出：
Vf=35690m3/h，Pf=2709Pa
因此定本方案擬選用引風機分別為：
鍋爐除塵器風機型號和功率為：4-68No.10C ，電機功率為：55kw,風機的風量為：26850-45750m3/h，全壓為：3450-2750Pa；
粉煤灰收塵系統風機采用非防爆電機及控制柜，煤粉收塵系統風機采用防爆電機及防爆控制柜。
鍋爐除塵器煙囪
鍋爐除塵器煙囪高度
根據《大氣污染物排放標準》（GB16297-1996），按新污染源、其他類顆粒物、二級標準，定煙囪高度為15m。
鍋爐除塵器煙囪直徑
取煙囪內煙氣流速為15m/s，則煙囪直徑為850mm。
鍋爐除塵器電氣及儀表
（1）電氣系統
1、粉煤灰轉運配套除塵系統
主風機電機 1臺 380V 1×55KW=55kw
螺旋輸送機 1臺 380V 1×4KW=4kw
星型卸料器 1臺 380V 1×1.5KW=1.5kw
振動電機 2臺 380V 2×0.25KW=0.5kw
氣力輸送 1套 380V 1×10KW=10kw
其他脈沖閥等 合計1kw
以上動力共計：72kw
2、輸煤線配套除塵系統
主風機電機 1臺 380V 1×55KW=55kw
螺旋輸送機 1臺 380V 1×4KW=4kw
星型卸料器 1臺 380V 1×1.5KW=1.5kw
振動電機 2臺 380V 2×0.25KW=0.5kw
阻旋料位計 1臺 220V 1×0.05KW=0.05kw
其他脈沖閥等 合計1kw
以上動力共計：62.05kw
（2） 配電
客戶提供380V/50HZ輸電線路。
